Système de traitement et de réutilisation du recyclage de l'eau

Le système de traitement et de réutilisation du recyclage de l'eau est principalement utilisé pour le traitement du lavage des bouteilles en PET qui générera beaucoup d'eaux usées.Selon la quantité d'eaux usées et l'indice des polluantsNous réalisons et concevons un système de traitement d'eau de série, nous adoptons le procédé de filtration + sédimentation + flottation à l'air.et une partie sera déchargée à la norme.

Caractéristiques de conception

1. Selon les exigences en matière de qualité et de traitement des eaux usées, la voie de traitement doit être raisonnablement choisie, la technologie de traitement doit être avancée,et la qualité de l'eau traitée doit être conforme à la norme de décharge.
2. sous réserve de satisfaire aux exigences de traitement, les installations d'origine doivent être utilisées autant que possible pour réduire l'investissement,et les exigences de beauté de la plante doivent être prises en considération.
3L'équipement est de haute qualité, de bonnes performances et de fonctionnement stable.

Paramètre de conception

1Source des eaux usées: usines de recyclage de plastique
2Capacité de traitement prévue: 10 à 50 m3/h
3Qualité des effluents

Les spécifications

Technologie de traitement
Pour notre système de filtration de l'eau, l'objectif principal est d'éliminer le SS de l'eau et de retenir l'agent dans l'eau.et traitement par flottaison

Flux de traitement:

Description du procédé

Les eaux usées de la conduite de lavage sont d'abord rejetées dans la piscine de collecte des eaux usées pour collecte et stockage temporaire;
Étape 1: le convoyeur des eaux usées vers la machine de filtration des boues pour la séparation solide-liquide par la pompe à eau, les particules plus grandes vers la boîte de collecte des boues,et les eaux usées dans le réservoir de sédimentation;
Étape 2: Après les eaux usées dans le réservoir de sédimentation, selon la date de rétroaction du pH-mètre en ligne, ajouter automatiquement de l'acide et ajuster l'indice de pH à neutre,puis ajouter du floculant et des coagulants à la réaction de floculation.
La plupart des flocons condensés couleront, et l'eau claire flottera dans le réservoir de flottaison pour réaliser la séparation de la boue et de l'eau,et l'eau de boue sera déversée dans le réservoir de boue régulièrement;
Étape 3:Plonger de l'eau claire dans le réservoir de flottaison, et lorsque l'air comprimé est mélangé à l'eau, des micro-bulles sont produites,Les particules fines résiduelles et la matière flottante flotteront à la surface de la piscine par les bulles d'air, sont ensuite déchargées par le dispositif de rasage; après traitement, l'eau propre est versée dans la piscine d'eau pour stockage temporaire.
Étape 4: L'eau propre est transportée vers le filtre par la pompe haute pression et l'eau filtrée retourne à la ligne de lavage.
Les boues produites par le réservoir de sédimentation et la flottation à l'air dans le réservoir de boues, puis déshydratées par le dispositif de déshydratation des boues, puis transportées pour un traitement régulier.

2. Principaux procédés Introduction

a.Réservoir de collecte des eaux usées (préparé par le client)

Il est principalement utilisé pour recueillir les eaux usées déchargées de la conduite de lavage, et sert également de réservoir de la pompe de levage des eaux usées, qui a pour fonction de tamponner le changement de débit,régulation du volume d'eau, et homogénéiser la qualité de l'eau.
Temps de séjour de la conception: moins de 2h
Piscine intégrée de collecte des eaux usées*1 ensemble,volume effectif:40m3
Matériau: béton
Forme: Sous terre

b.Pompes de levage

Il est utilisé pour soulever les eaux usées vers le réservoir de sédimentation pour le traitement.Le démarrage et l'arrêt automatiques peuvent être réalisés par l'intermédiaire de l'indicateur de niveau réglé dans le réservoir de régulation, réduisant le fonctionnement manuel.
Pompes intégrées de levage des eaux usées*2se (l'une pour l'utilisation, l'autre pour la préparation)
Le pouvoir:5.5 kW

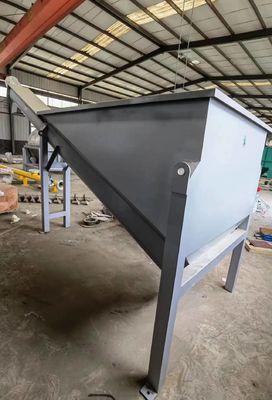

c. machine à filtrer les boues

La machine de filtration des scories est placée en avant du système de traitement de l'eau, principalement pour séparer les particules plus grandes des eaux usées rejetées,qui est bénéfique pour le traitement de sédimentation ultérieur et réduit le blocage et l'usure des équipements ultérieurs.
Modèle:Série PRLZ*1 ensemble Matériau principal:SUS304

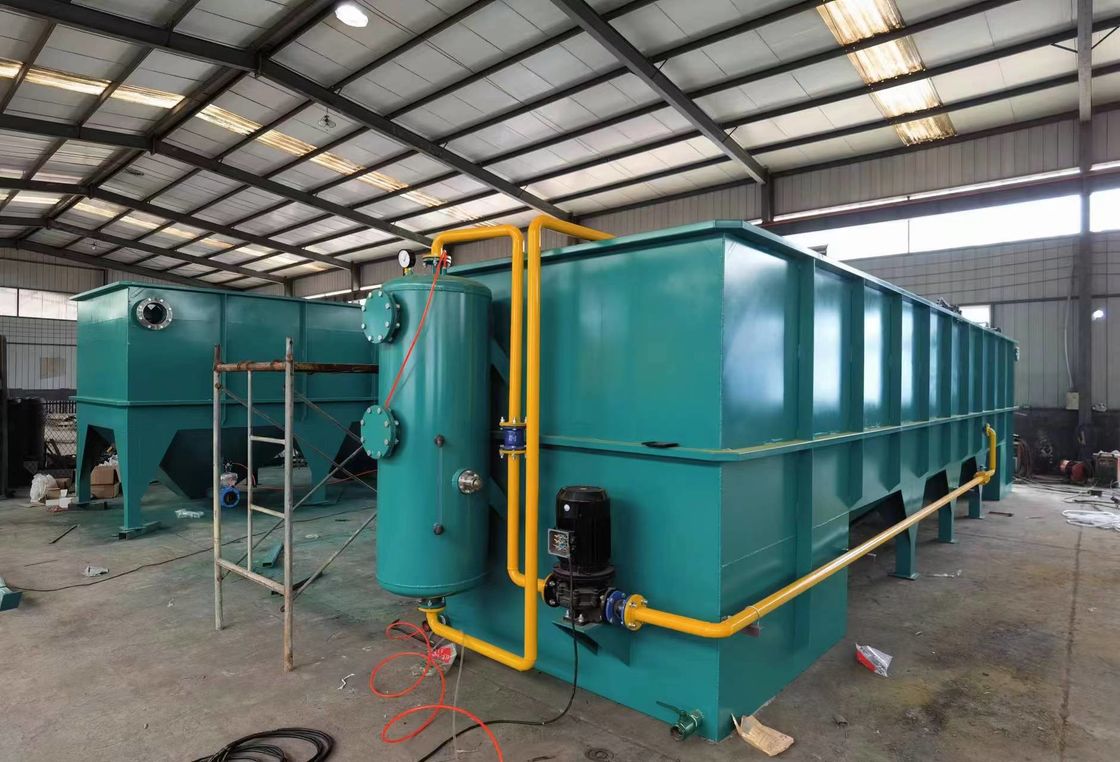

d.Réservoir de sédimentation intégré

Le réservoir de sédimentation intégré adopte un réservoir de sédimentation en tube incliné, qui est placé à l'extrémité avant du système de traitement.fournissant les meilleures conditions pour une réaction de sédimentation ultérieureDans ce procédé, le pH défini dans le réservoir de réaction est relié à la pompe de dosage d'acide pour réaliser le réglage automatique du pH.
Dans le même temps, en ajoutant des floculants et des coagulants, le SS dans les eaux usées peut être coagulé et déposé, et la boue et l'eau peuvent être séparées par gravité, afin de clarifier la qualité de l'eau.
Capacité de traitement:20m3/h 1 ensemble
Les dimensions extérieures:L11000*W2000*H3500
Matériau:Acier au carbone + anticorrosion
Décharge de boue:La vanne de décharge de boue est une vanne électrique qui décharge automatiquement la boue régulièrement.

f. réservoir d'eau propre

Il est principalement utilisé pour collecter l'eau recyclée traitée et sert également de réservoir pour la pompe à eau propre.
Temps de séjour de conception: 2 heures
Volume effectif: 40 m3
Matériau: acier au carbone anticorrosion
Les dimensions: L4000*W2000*H1500 2 ensembles

g.Pompes à eau propre

Il est utilisé pour réutiliser l'eau recyclée traitée dans la ligne de nettoyage.L'alarme de haut niveau et l'arrêt de la pompe de bas niveau peuvent être réalisés par l'intermédiaire de l'indicateur de niveau placé dans le réservoir de régulation.
Quantité: 2 ensembles (l'un pour l'utilisation, l'autre pour la sauvegarde)
Le pouvoir:5.5 kW

h.Filtre

Les eaux usées traitées sont filtrées en profondeur et utilisent du sable de quartz comme matériau filtrant, l'eau passe par le distributeur d'eau interne et le collecteur d'eau,et une filtration à grande vitesse est effectuée dans le réservoir, qui peut éliminer efficacement les particules et réduire la turbidité.
Quantité: 1 jeu
Modèle:DMF3224-1A
Matériau: acier au carbone anticorrosion

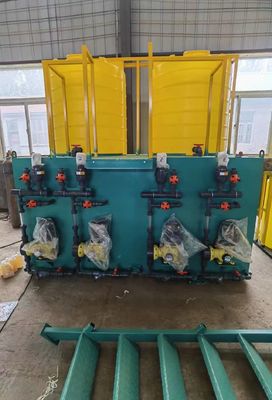

Système posologique

Le dispositif de dosage est composé d'une pompe de mesure, d'un baril de réactif, d'un agitateur, etc., et est utilisé pour réaliser le dosage quantitatif du réactif.Le PAC est un floculant présentant de fortes performances d'adsorption, qui peut coaguler et adsorber avec les solides en suspension dans l'eau, de manière à déstabiliser et à déposer les solides en suspension; le PAM anionique est un coagulant,qui peut être utilisé en association avec un floculant pour améliorer la sédimentation des flocons et faciliter la clarification de la qualité de l'eau; le PAM cationique est utilisé pour la déshydratation des boues, ce qui favorise la séparation solide-liquide; le dispositif de dosage acide automatique est utilisé pour ajuster le pH des eaux usées à neutre,et le dosage automatique est réalisé par l'intermédiaire du dispositif PH en ligne.
Quantité: 4 ensembles
PAM Appareil de dosage automatique: 2 ensembles de trois boîtes automatiques, 304 1000L
PAC Appareil de dosage automatique: 1 ensemble Pompes à double seau PE 2000L

Dispositif de dosage automatique d'acide:1 ensemble Pompe double à seau unique PE 500L

j.Système de traitement des boues

Le système de traitement des boues est constitué d'un épaississeur de boues et d'une presse filtrante.
Le réservoir d'épaississement des boues est utilisé pour stocker les boues produites par la réaction physique et chimique du réservoir de sédimentation et du réservoir de flottaison.La boue est transportée à la presse à filtre par la pompe à boues pour déshydratation, et la boue déshydratée est transportée vers l'extérieur pour traitement
